Настройка VPN на роутере

1. Примечание.

ВАЖНО! В Данной инструкции будет производиться настройка VPN соединения на роутере по протоколу L2TP.
Чтобы выполнить настройку вам понадобиться отдельно приобрести VPN с поддержкой L2TP!

Ссылка на инструкции по покупке VPN:
ПОКУПКА VPN ДЛЯ РОУТЕРА

2. Настройка VPN на роутерах KEENETIC

2.1. Для доступа к панели настроек роутера необходимо открыть браузер и прописать в адресной строке браузера прописать один из указанных ниже адресов:

• 192.168.1.1
• Либо  192.168.0.1


2.2. Следующим шагом необходимо ввести логин и пароль для доступа к настройкам роутера.

2.3. Нажимаем на значок Интернет в левой части экрана и выбираем пункт Другие подключения:

2.4. Нажимаем на кнопку добавить подключение

2.5. Далее необходимо заполнить все поля:

• Поставить галочку для пункта Использовать для интернет подключения (1).

• Задать Имя подключения (2).

• Выбрать Протокол L2TP (3).

• Прописать Адрес сервера (4)  → Адрес необходимо уточнить у поставщика VPN!

• Прописать Имя пользователя (5) → Имя необходимо уточнить у поставщика VPN!

• Пароль (6) → Пароль необходимо  уточнить у поставщика VPN!

• Выбрать проверку подлинности MS-CHAP v2 (7).

• Нажать кнопку Сохранить (8).

2.6. Пример как должны выглядеть настройки:

2.7. Следующим шагом необходимо провести проверку VPN подключения, для этого:
Под строкой VPN-подключения должен отобразиться новый VPN  профиль → далее для данного профиля необходимо переключить ползунок в положение Включено → После дождитесь пока появится статус активного подключения.

ГОТОВО! VPN настроен!

2.8. Далее, для того чтобы убедиться что VPN работает, попробуйте подключиться к https://facebook.com/

2.9. Если все настроено правильно, страница должна корректно открываться!

3. Настройка VPN на роутерах TP-LINK

ВАЖНО! Не все модели роутеров TP-LINK поддерживают настройку vpn!
Дополнительно уточните информацию по вашей модели на сайте производителя!

3.1. Для доступа к панели настроек роутера необходимо открыть браузер и прописать в адресной строке браузера прописать один из указанных ниже адресов:

• 192.168.1.1

• или 192.168.0.1

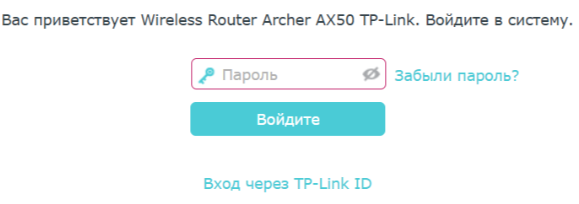

3.2. Следующим шагом необходимо ввести логин и пароль для доступа к настройкам роутера.

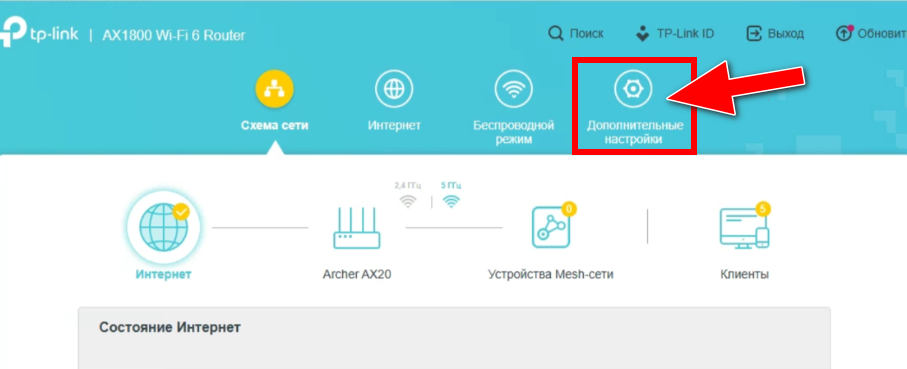

3.3. Далее необходимо перейти к пункту Дополнительные настройки:

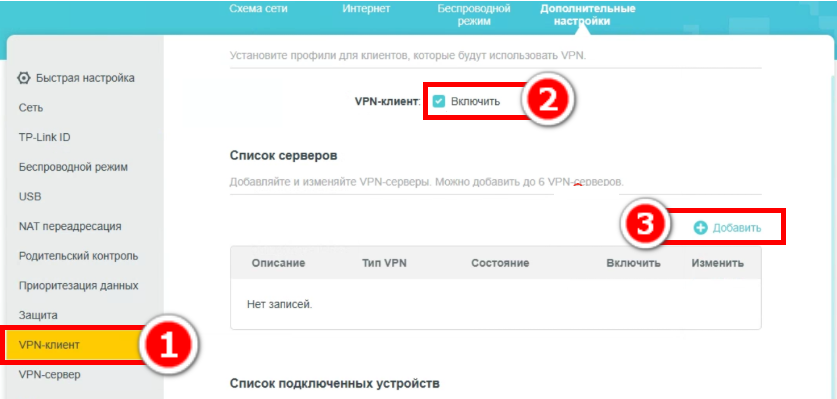

3.4. После необходимо перейти во вкладку VPN клиент (1) → Включить галочку рядом с надписью VPN клиент (2) → Далее нажать кнопку Добавить (3).

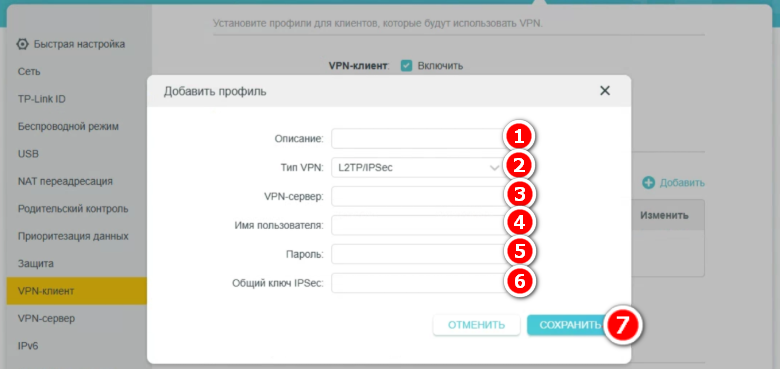

3.5. Нам нужно настроить профиль VPN

• Задать имя подключения (1) (имя может быть любым)


• Выбрать тип VPN: L2TP/IPSec (2)

• Прописать Адрес сервера (3) (нужно уточнить у поставщика VPN)

• Прописать имя пользователя (4)(нужно уточнить у поставщика VPN)

• Ввести Пароль (5) (нужно уточнить у поставщика VPN)

• Прописать ключ IPSec (6 )(нужно уточнить у поставщика VPN)

• Сохранить изменения (7)

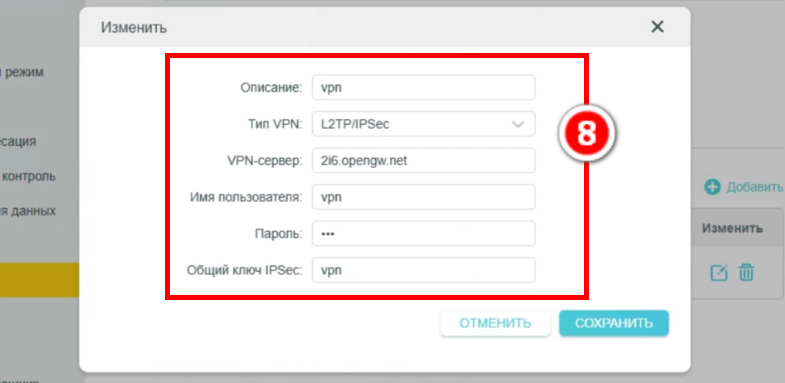

3.6. Пример как должны выглядеть настройки:

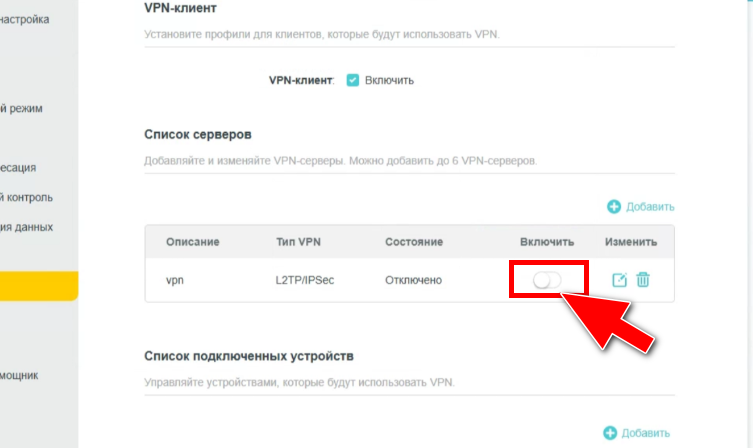

3.6. Далее необходимо запустить VPN, для этого необходимо:
Переключить ползунок в положение Включить → После чего в строке состояния должна появиться надпись Подключено.

ГОТОВО! VPN настроен на роутере!

3.7. Далее, для того чтобы убедиться что VPN работает, попробуйте подключиться к https://facebook.com/

3.8. Если все настроено правильно, страница должна корректно открываться!

4. Настройка VPN на роутерах ASUS

4.1. Для доступа к панели настроек роутера необходимо открыть браузер и прописать в адресной строке браузера прописать один из указанных ниже адресов:

• Адрес страницы https //router.asus.com

• IP адрес роутера  192.168.1.1


4.2. Следующим шагом необходимо ввести логин и пароль для доступа к настройкам роутера.

4.3.  Далее необходимо перейти во вкладку VPN:

4.4. Далее переходим в вкладку VPN-клиент (1) → нажимаем кнопку Добавить профиль (2):

4.5. Следующим этапом необходимо настроить VPN-Сервер:

• Выбрать тип VPN L2TP (1).

• Прописать Имя подключения (2) → Имя подключения можно задать любое.

• Прописать Адрес VPN сервера (3) → Адрес сервера необходимо уточнить у поставщика VPN!

• Прописать Имя пользователя (4) → Имя пользователя необходимо уточнить у поставщика VPN!

• Пароль (5) → Пароль необходимо уточнить у поставщика VPN!

• Нажать ОК (6).

4.6. Пример как должны быть заполнены настройки:

4.7. Далее нажимаем на кнопку Включено чтобы запустить VPN → После в строке Состояние соединения должна появиться галочка, которая укажет на то, что VPN подключение активно.

ГОТОВО! VPN настроен на роутере!

4.8.. Далее, для того чтобы убедиться что VPN работает, попробуйте подключиться к https://facebook.com/

4.9. Если все настроено правильно, страница должна корректно открываться!

5. Настройка VPN на роутерах MIKROTIK

5.1. Для доступа к панели настроек роутера на потребуется скачать программу Winbox:

• Ссылка для скачивания Winbox

5.2. После запуска программы, нам нужно ввести ip роутера (стандартно это 192.168.88.1), логин, пароль и нажимаем кнопку Connect:

5.3. Далее необходимо перейти в вкладку IP → и перейти к пункту DNS:

5.4. В настройках DNS необходимо прописать DNS google:
Для этого нажимаем на значок Стрелки (1) → Далее прописываем первое значение 8.8.8.8 →  Следующим шагом нажимаем на вторую стрелку, и в поле прописываем значение 8.8.4.4 как указано на скриншоте → Нажимаем кнопку ОК (2):

5.5. Далее переходим во вкладку IP → затем переходим в DHCP Client → В открывшемся окне щелкаем два раза по строчке ether1 (1) →  далее убираем галочку с пункта Use Peer DNS (2) → После нажимаем Apply (3) → и далее переходим во вкладку Advanced (4).

5.6. Далее во вкладке Advanced в строке Default Route Distance прописываем значение 100 → После нажимаем OK.

5.7. Далее переходим в вкладку Interfaces (1) →  в открывшимся окне нажимаем на Плюс (2) → после выбираем из списка L2TP Client (3).

5.8. В открывшемся новом окне настраиваем VPN профиль:

• Выбрать вкладку Dial Out (1).

• Прописать IP VPN Сервера (2) → IP адрес необходимо уточнить у поставщика VPN!

• Прописать Имя пользователя (3) → Имя пользователя необходимо уточнить у поставщика VPN!

• Ввести Пароль (4) → Пароль нужно уточнить у поставщика VPN!

• Поставить галочку в Use IPSEC (4).

• Прописать ключ IPSec (5) → Ключ необходимо уточнить у поставщика VPN!

• В опции Allow выключить все опции кроме mschap2 (6).

• Нажать кнопку Apply (7).

• В нижнем углу окна нужно проверить что Status: Connected (9) → Если в статусе будет другое значение, необходимо проверить все предыдущие пункты, возможно допущена ошибка!

• Нажать кнопку ОК (10.)

5.9. Далее переходим в вкладку Interface List (1) → и нажимаем Плюс (2) → в открывшимся окне в пункте List значение WAN (3) → для пункта Interface выбираем значение l2pt-out1 (4) →  нажимаем OK (5).

5.10. Далее переходим обратно в Interface →  два раза щелкаем по пункту l2tp-out1 (1) → в открывшимся окне ставим галочку для пункте Add Default Route (2) → далее вводим значение 1 в поле Default Route Distance (3) →  нажимаем OK (4).

ГОТОВО! VPN настроен на роутере!

5.11. Далее, для того чтобы убедиться что VPN работает, попробуйте подключиться к https://facebook.com/

5.12. Если все настроено правильно, страница должна корректно открываться!

— — —

ВАЖНО!
При возникновении вопросов или каких либо проблем, не стесняйтесь обратиться в технический чат в Mattermost или в Discord за помощью!
